Soulnote aus Japan
Die Marke und die Menschen dahinter
Soulnote ist eine highendige Heimaudio-Marke von CSR, Inc. mit Hauptsitz in Kanagawa, Japan. CSR wurde 2004 von den ehemaligen Mitarbeitern von Marantz Japan gegründet. Das Unternehmen beschäftigt heute rund 50 Mitarbeiter. Hideki Kato, der seit 2016 Chief Sound Manager ist, blickt auf eine lange berufliche Laufbahn seit den späten Achtzigern zurück. Kato beteiligte sich stark an der Entwicklung der legendären A-10 Verstärker von NEC sowie der LHH-Serie von Philips, hat sich aber im Hintergrund gehalten. Soulnotes erste Markteinführung in Europa war vor ein paar Jahren mit den Modellen SA300 / SC300 / SD300 / SC710 / SA730. Die aktuelle Produktreihe basiert jedoch auf einem völlig anderen Designkonzept als die vorherigen Modelle.
Die Design-Philosophie von Soulnote
Während seiner langjährigen Tätigkeit als Designer von Audiogeräten sowohl im analogen als auch im digitalen Bereich hat Kato immer wieder nach dem Grund gesucht, warum die Verbesserung der statischen Leistung und die Klangqualität bei der Wiedergabe nicht immer übereinstimmten. Kato stellte eine Hypothese über ein Gegenkonzept auf, das er dynamische Leistung nannte. Die Einführung des NOS-Modus (Non-Oversampling) für die PCM-Wiedergabe bei der Digital-Analog-Wandlung sowie eine non-NFB (ohne Gegenkopplung) in Verstärkern gehen auf diese Hypothese zurück. Diese verschlechtern zwar das Messergebnis bei der statischen Leistung, aber bei der dynamischen Leistung ist eine bemerkenswerte Verbesserung zu erkennen.
Soulnote hält dynamische Leistung unter Beibehaltung der Genauigkeit der ursprünglichen Wellenform auf der Zeitachse für das Wichtigste bei der Musikwiedergabe, was jedoch mit keiner der herkömmlichen Methoden gemessen werden kann. Bei Soulnotedominiert das Zuhören die Festlegung und Verbesserung der Schaltung, der Auswahl der Bauteile und der mechanischen Konstruktion. Dieser Ansatz ist eine Art Antithese zur Vorherrschaft der statischen Leistung.

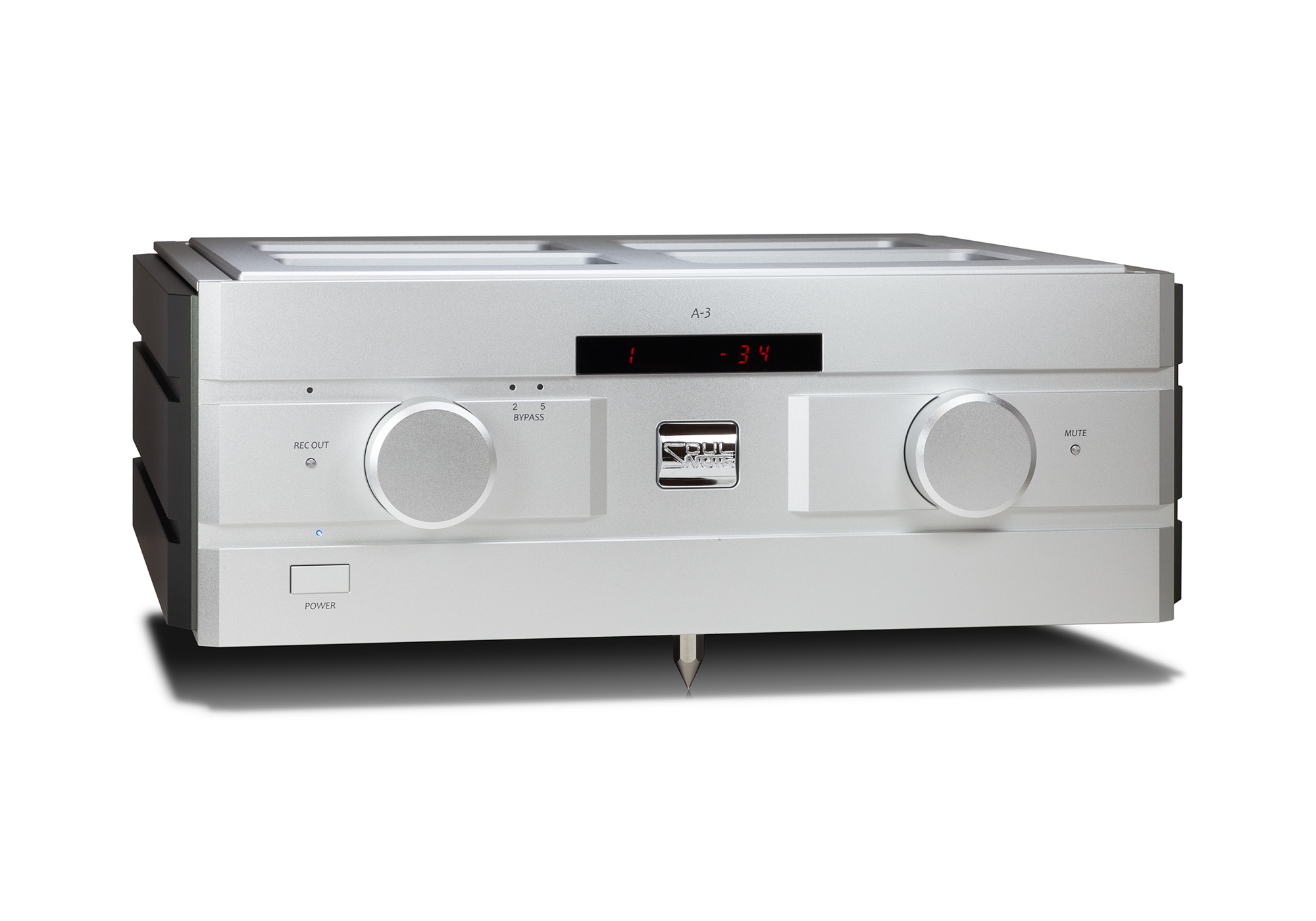

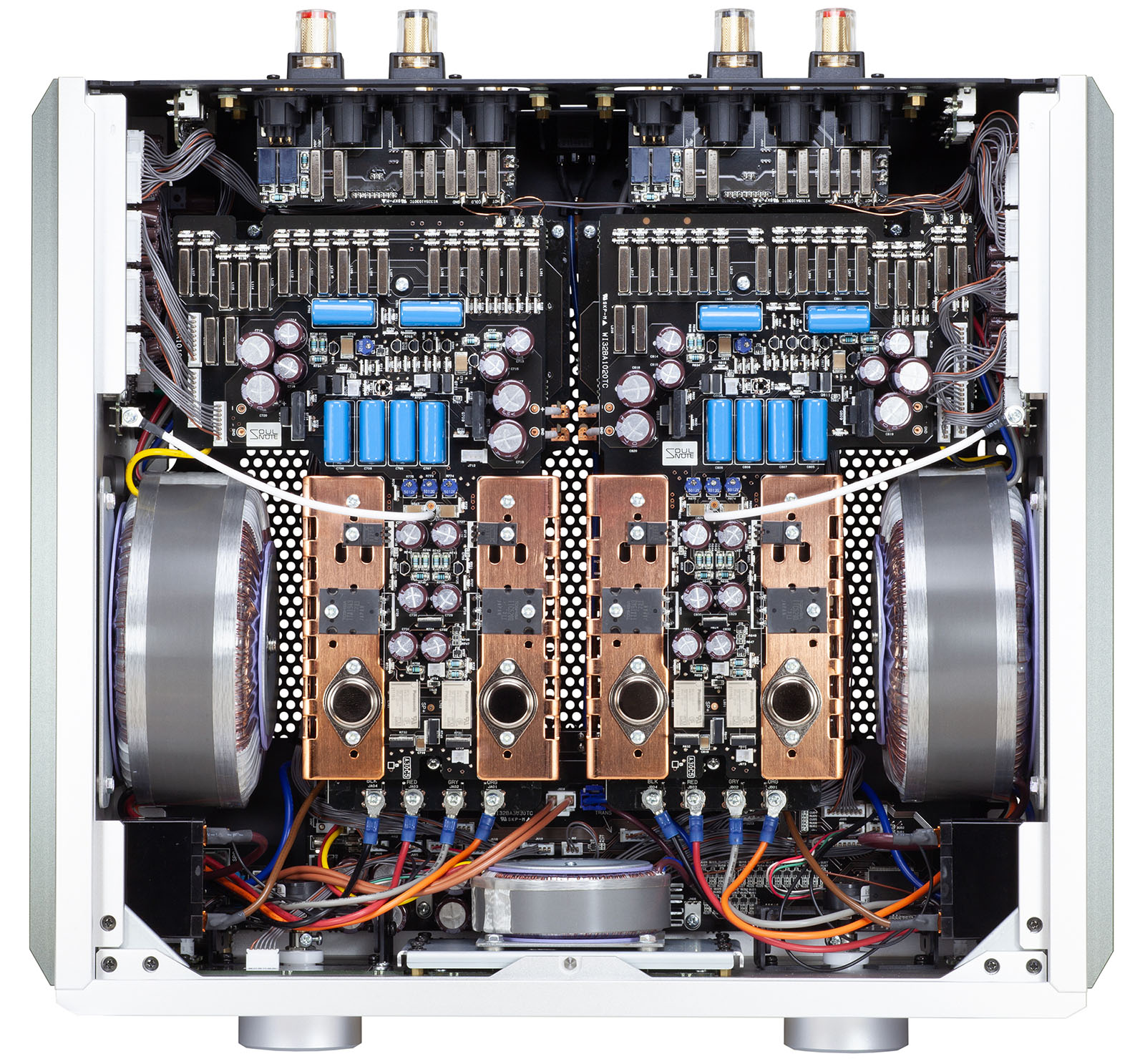

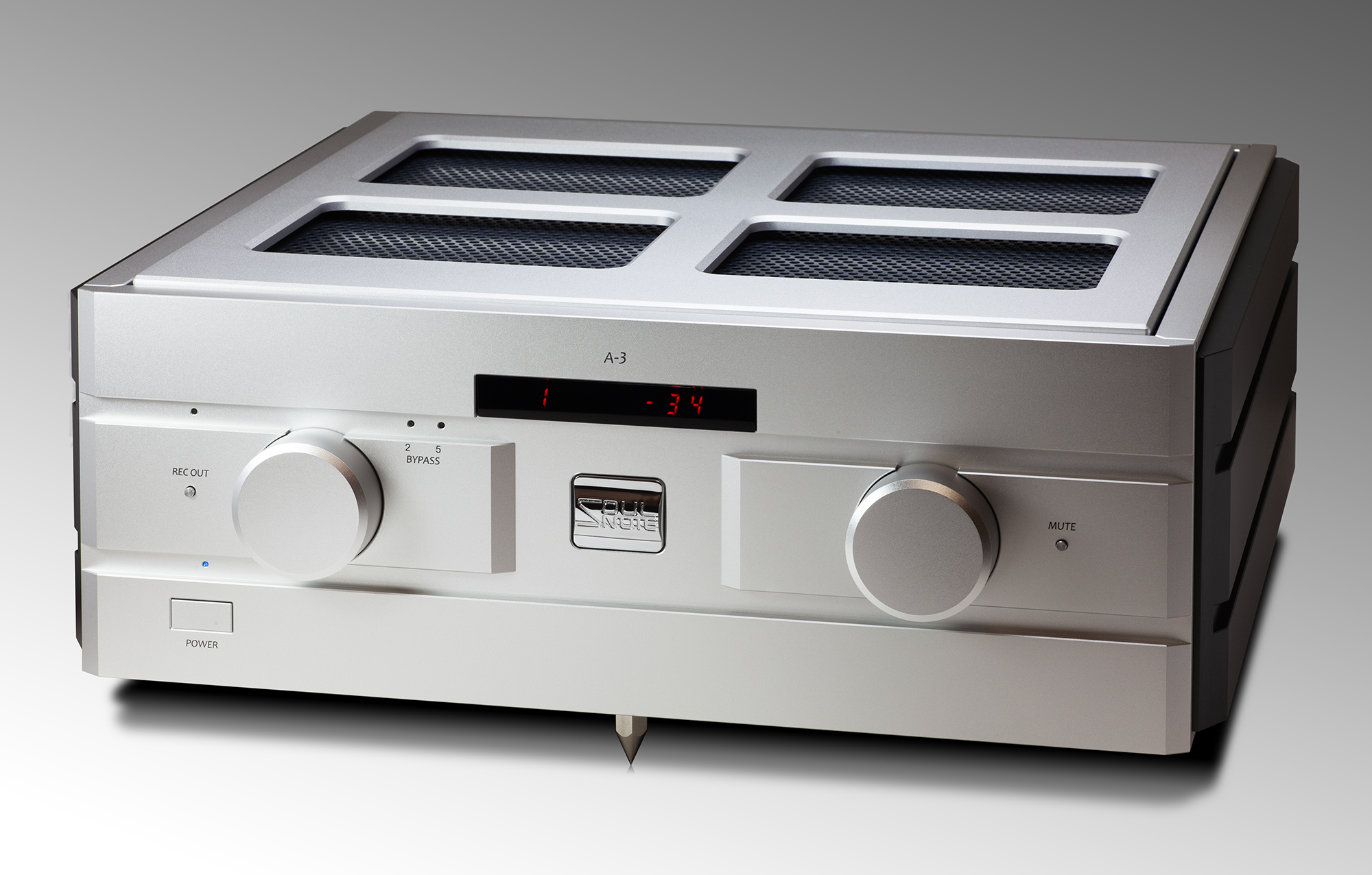

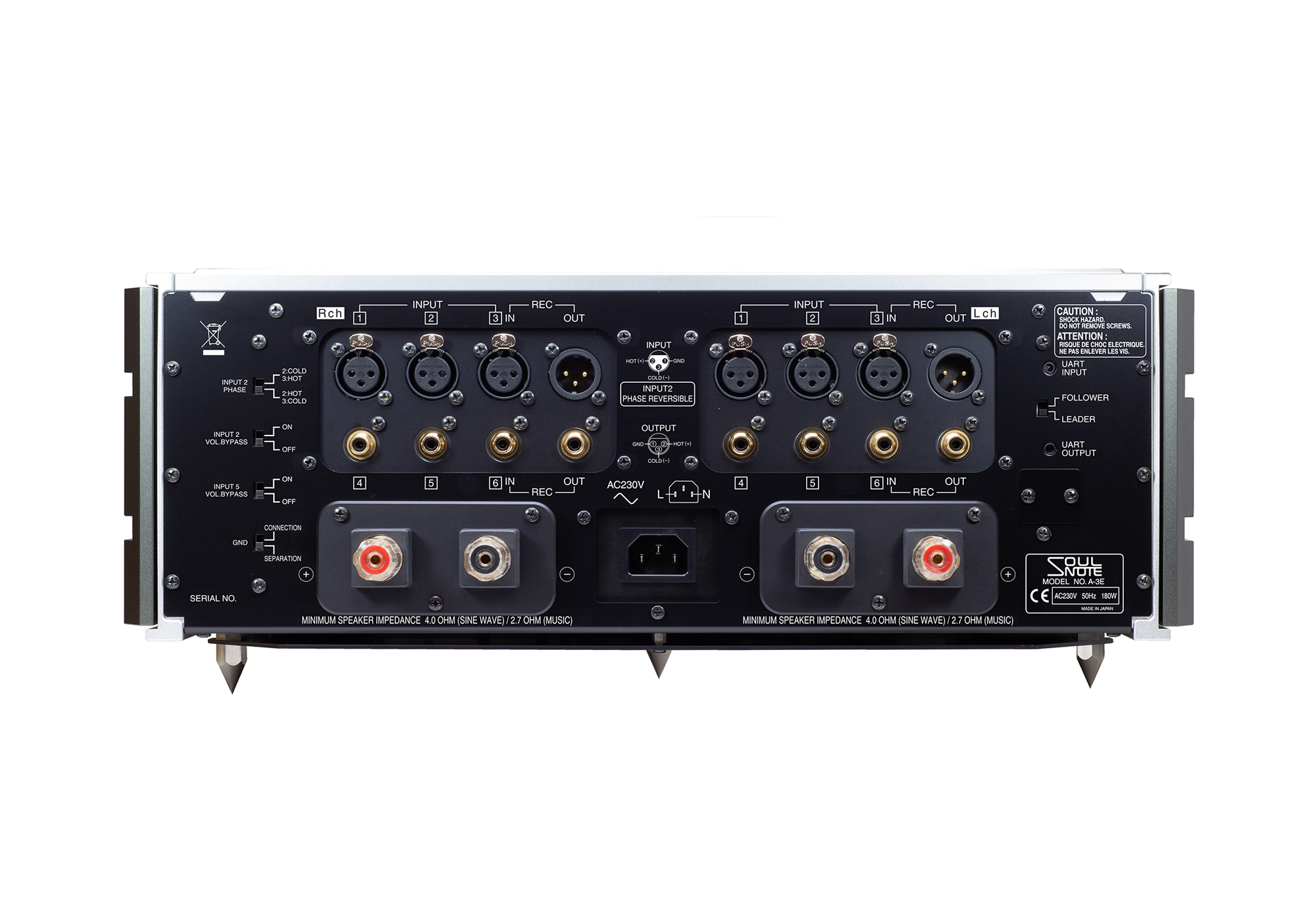

Soulnote A-3
Vollverstärker
Vollständige Trennung der Masse des linken und rechten Kanals
Die Technologie der Masse-Trennung, die im Vorverstärker P-3 zum Einsatz kommt, wird bei diesem Modell mit einer Leistungsverstärkerschaltung angewendet. Ursprünglich war die Frage, wie die Masse eines Leistungsverstärkers, der hohe Ströme an das Gehäuse abgibt, geerdet werden kann, ein zentrales Problem bei der Entwicklung, und es gibt keinen Präzedenzfall für eine nicht geerdete Masse. Die Entmagnetisierung des Verstärkergehäuses wurde jedoch durch einfache Nicht-NFB-Schaltungen, ein optimiertes Design der Bauteile, die Minimierung von Hochstromschleifen, die Eliminierung von Induktivitätskomponenten und andere Faktoren erreicht. So entstand der Vollverstärker A-3 mit vollständig getrenntem linken und rechten Masseanschluss. Darüber hinaus konnten wir durch die Trennung der Steuersignale von Wahlschalter, Lautstärke, Schutzschaltung und anderen Relais mit einem Optokoppler eine vollständige Massetrennung unter Berücksichtigung von kapazitiven und induktiven Komponenten erreichen. Der dreidimensionale Klangfeldraum und die Räumlichkeit sind die neuen Grenzen der integrierten Verstärker.
4-stufige Darlington-Konfiguration mit superstarkem Antrieb und Vortreiber
Um den TO3-Transistor (Metall-CAN-Typ) problemlos ansteuern zu können, werden sowohl in der Vorstufe als auch im Antrieb extrem leistungsstarke TO3P-Transistoren verwendet. Die Gewährleistung einer perfekten Stromzufuhr bis zum unteren Ende ohne Rücksicht auf HF-Schwankungen bei hohen Strömen ermöglicht sowohl eine tiefe Ausdruckskraft als auch einen spannenden Groove.
Einzelne Push-Pull-Ausgangsstufe
Die Ausgangsstufe verwendet eine Single-Push-Pull-SEPP-Schaltung mit einem bipolaren TO3-Transistor (Metall-CAN-Typ), wie er im M-3 verwendet wird. Sie sorgt für eine unverfälschte Musikwiedergabe mit korrektem Timing von ultratiefen bis zu superhohen Frequenzen. Die mitreißende Musikwiedergabe ist das Ergebnis des Single-Push-Pull-Schaltkreises, der die Genauigkeit der Mikro-Zeitachse nicht beeinträchtigt.
Superstarker Leistungstransformator
Für die Leistungsverstärkung werden links und rechts 2x 700VA unimprägnierte Ringkerntransformatoren verwendet. Darüber hinaus sind drei Leistungstransformatoren, einschließlich des Leistungstransformators für das Steuersystem, in einem Gehäuse untergebracht. Sie sind alle vertikal montiert, so dass die Magnetfeldlinien parallel zur Platine verlaufen.
Hochgeschwindigkeits-Non-NFB-Stromversorgung
Für den Gleichrichterkondensator wird ein speziell ausgewählter Folienfilterkondensator mit hoher Spannungsfestigkeit und kleiner Kapazität bei geringer Vergrößerung von nur 470uF verwendet. Um die Kapazität zu optimieren, wurde die Anzahl der verwendeten Einheiten bestimmt und die Belastung des Leistungstransformators reduziert. Dadurch wurde die reale Regelung des ultrastarken Leistungstransformators weiter verbessert. Für die Gleichrichterdioden werden SiC-Dioden neuester Spezifikation mit erhöhtem zulässigem Einschaltstrom verwendet. Dies ist die leistungsstärkste und schnellste Stromversorgungskonfiguration, die je in Erwägung gezogen wurde. Darüber hinaus werden zwei große Leistungsrelais mit hervorragender Klangqualität unabhängig und ohne Fixierung als Leistungsschalter für die beiden Hauptleistungstransformatoren verwendet. Mit anderen Worten: Der Netzschalter auf der Vorderseite ist für den Untertransformator des Steuersystems bestimmt. Ein unabhängiger Netzschalter für jeden Leistungstransformator, der ein Hochstromkontaktpunkt ist, ist für die Klangqualität äußerst wichtig.

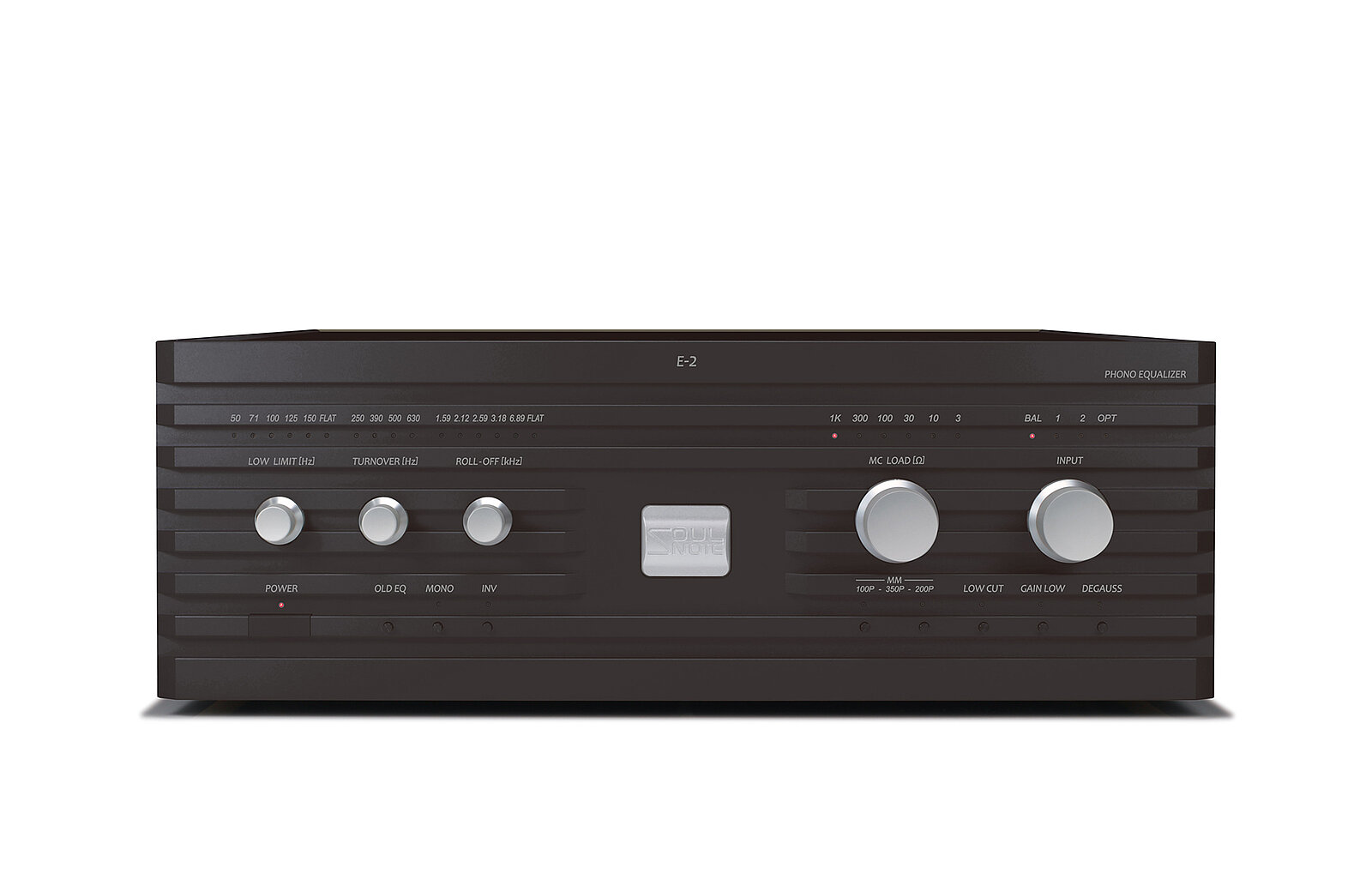

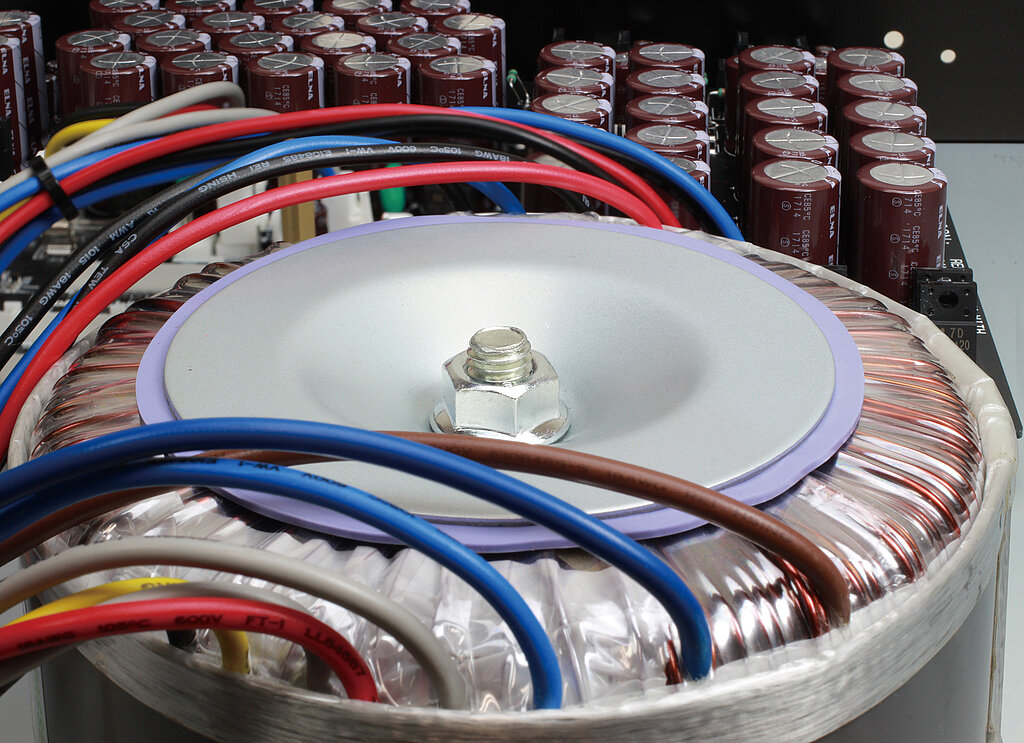

Soulnote E-2
Phono Vorverstärker
Der E-2 unterstützt sowohl herkömmliche MC/MM-Tonabnehmer als auch fotoelektrische Tonabnehmer von DS Audio durch die technische Zusammenarbeit mit DigitalStream. Er ist ein All-in-One-Phono-Equalizer, der die Wiedergabe mit einer ganzen Reihe von Phono- Tonabnehmern ermöglicht.
Non-NFB-Phono-Equalizer-Schaltungen für fotoelektrische Tonabnehmer
Die Equalizer-Komponenten basieren auf differentiellen Emitter-Bypass-Kanälen mit neuen Schaltkreisen, die die Impedanz der Schaltkreise deutlich senken. SOULNOTEs originale, perfekt ausbalancierte Non-NFB-Schaltungen sind frei von elektrischem Stress und benötigen weder eine Phasenkompensation noch weisen sie Bandbegrenzungen auf. Diese Schaltkreise können vollständig mit fotoelektrischen Tonabnehmern betrieben werden, die nicht durch das Gewicht und die induktiven Widerstandsbeschränkungen von Spulen und magnetischen Schaltkreisen behindert werden. Die Kombination des außergewöhnlichen Einschwingverhaltens des fotoelektrischen Systems mit der Non-NFB-Schaltung führt zu einem schockierend lebendigen und lebendigen Klangbild.
MC LOAD-Schaltung
Der E-2 ist mit sechs Arten von Lastimpedanz-Schaltfunktionen ausgestattet, um das Beste aus den verwendeten MC-Tonabnehmern herauszuholen.

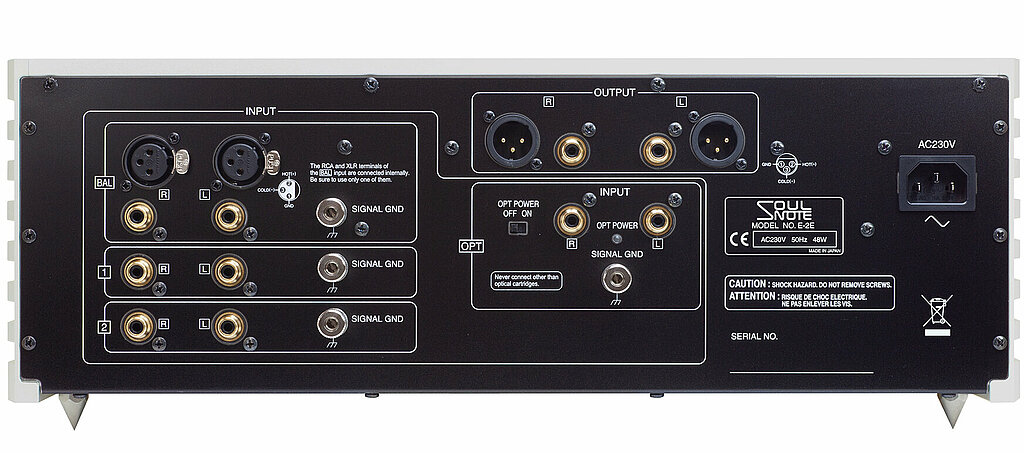

Eingänge für den Anschluss an vier Arten von Systemen
Der E-2 ermöglicht den gleichzeitigen Anschluss und das Umschalten zwischen vier Eingängen: Symmetrische MC-Eingänge, unsymmetrische MC/MM-Eingänge (2 Typen) und spezielle Eingänge für fotoelektrische Cartridges.
MM-Lastschaltung
Drei Arten von Schaltfunktionen für die Tragfähigkeit werden eingesetzt, um die extremen Fähigkeiten der MM-Catridges zu demonstrieren.

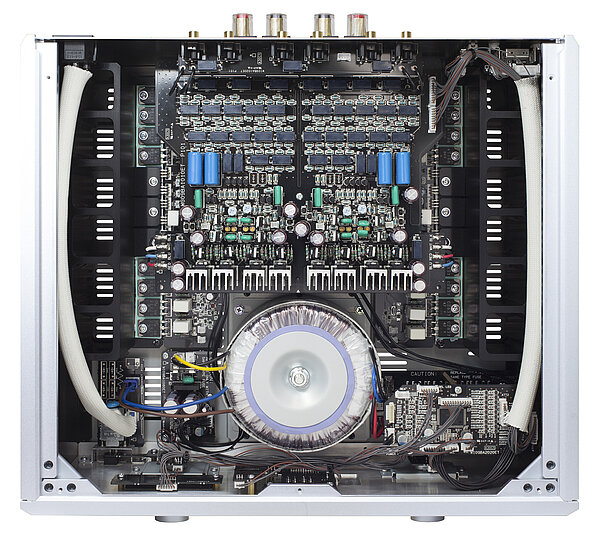

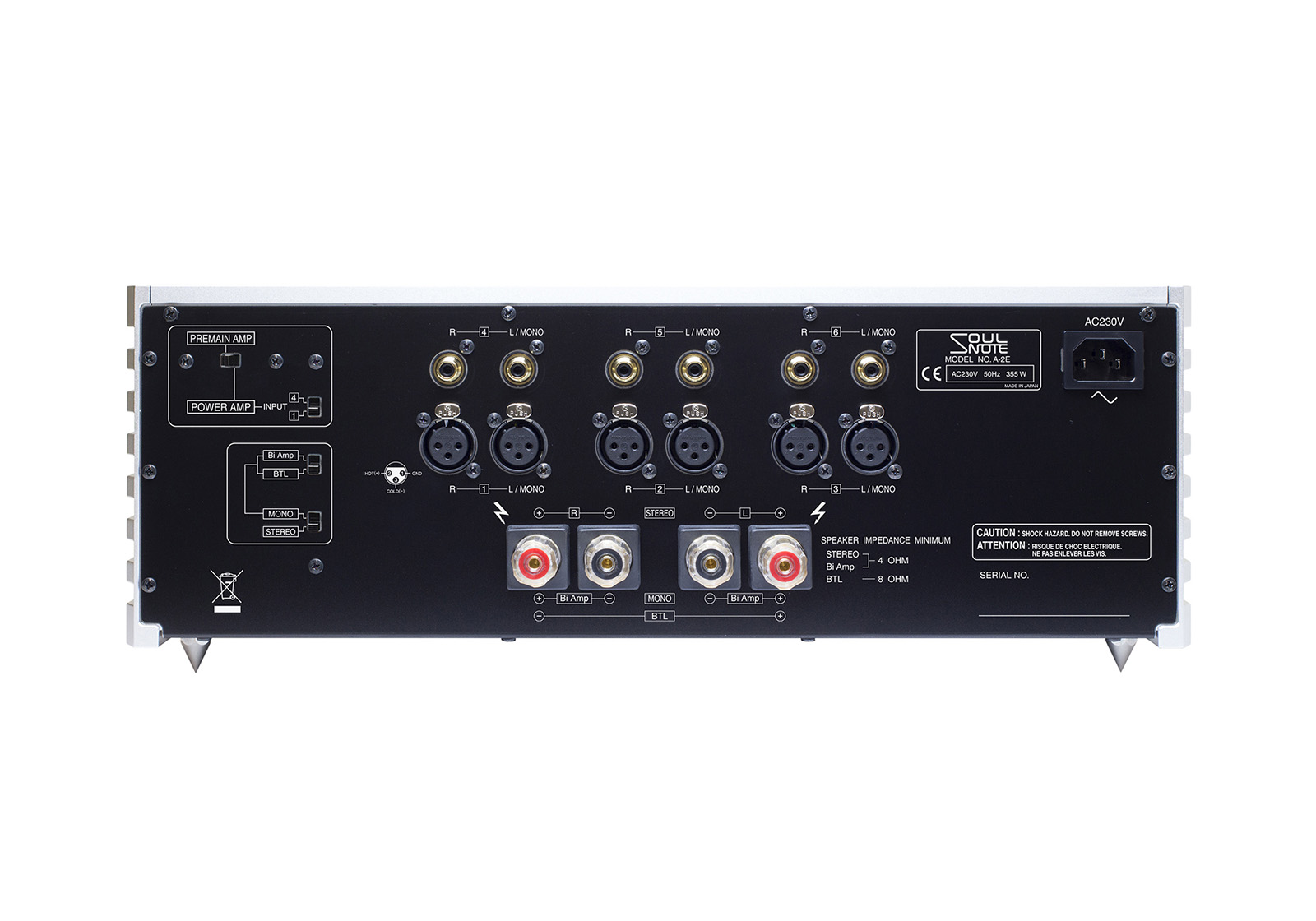

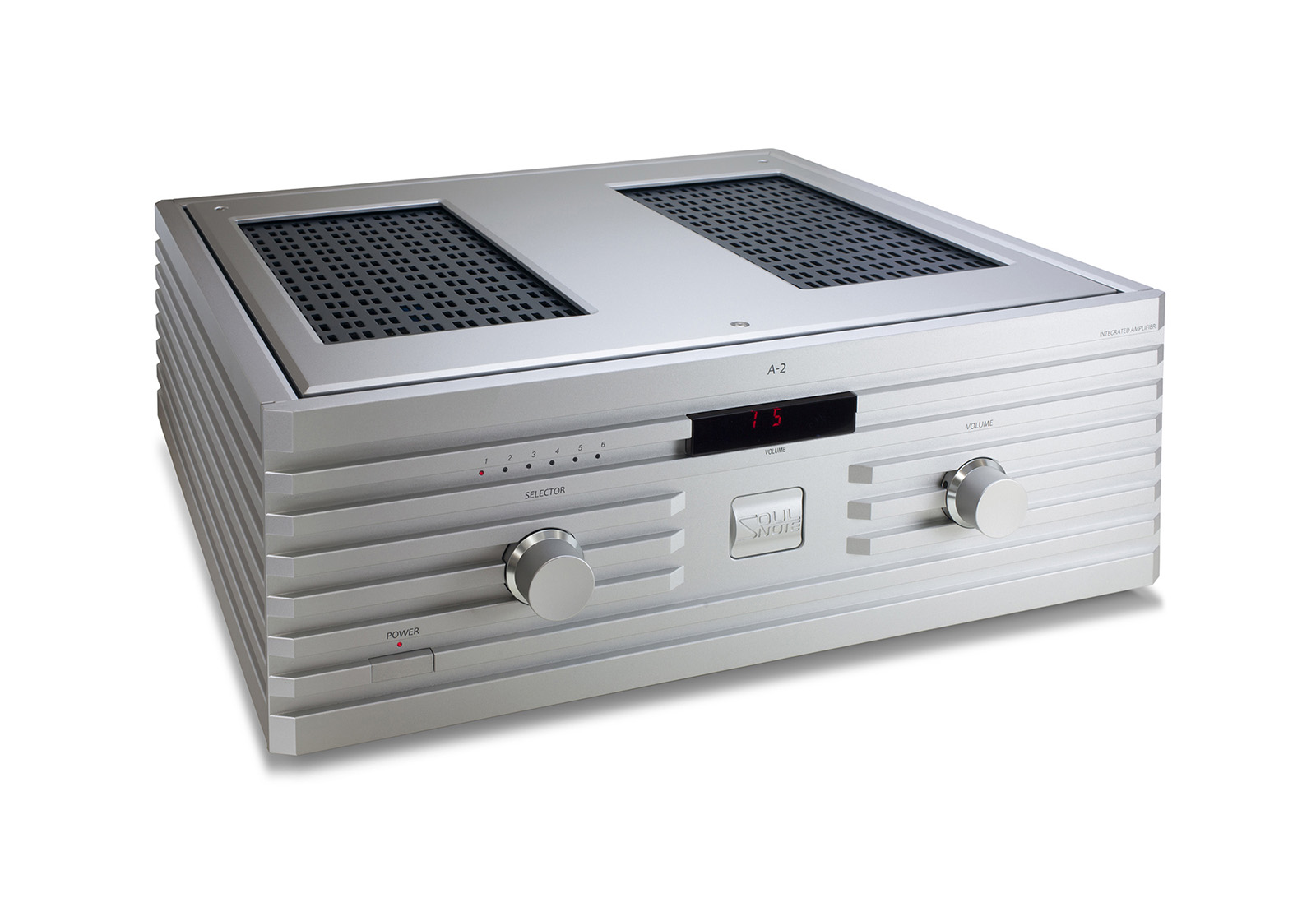

Soulnote A-2
Vollverstärker
Perfekt abgestimmte, diskrete Non-NFB-Kanäle
SOULNOTEs ursprüngliche, perfekt ausbalancierte Non-NFB-Kanäle wurden vollständig optimiert, um der Klangqualität die höchste Priorität zu geben. Spannungsrückkopplungen wurden in der Ausgangsstufe, in der Spannungsverstärkungsstufe und in den Stromversorgungsschaltungen vollständig eliminiert. Wegen ihres Einflusses auf den Klang wurden Gleichstrom-Servoschaltungen und Stromspiegelschaltungen eliminiert, während sowohl die Konstantstromschaltungen als auch die Vorspannungsschaltungen in der Spannungsverstärkungsstufe einfache Schaltungslayouts verwenden, bei denen nur Konstantstromelemente (2SK209) und Konstantspannungselemente (LEDs) zum Einsatz kommen, die sorgfältig für höchste Klangqualität ausgewählt wurden. Die Leistungsverstärkungsstufe ist über den gesamten Emitterfolger-Ausgang perfekt ausgeglichen. All dies im unermüdlichen Streben nach einer lebendigen, klaren und üppigen Musikwiedergabe.
Symmetrisches Dämpfungsglied mit Relais-Schaltung
Die Lautstärke wird nicht durch Elektronik oder einen Drehschieber geregelt, sondern durch SOULNOTEs Originalrelais in einem ausgewogenen Dämpfungssystem, das hochpräzise Widerstände schaltet. Dies erhöht die Klarheit und lässt das Klangbild in drei Dimensionen erscheinen. Außerdem wird die Qualität bei niedrigen Lautstärkepegeln erheblich verbessert.
Eine ideale Konstruktion
Die Eingangssignalleitung wurde rationalisiert, indem die Eingangsklemmen, die Eingangswahlschalter, die Lautstärkeregelung und die Non-NFB-Spannungsverstärkungsstufe auf einer einzigen mehrschichtigen Platine konzentriert wurden. Die Platine verwendet keine einzige Abschirmung oder Filter, die den Klang negativ beeinflussen könnten, um alle Faktoren zu eliminieren, die die Klangqualität beeinträchtigen, wie z. B. die Auswirkungen von Vibrationen durch Verbindungskabel, induktive Komponenten, Strahlungsgeräusche usw.. Diese ideale Konstruktion wurde dank des per Relais schaltbaren symmetrischen Dämpfungsglieds erreicht.

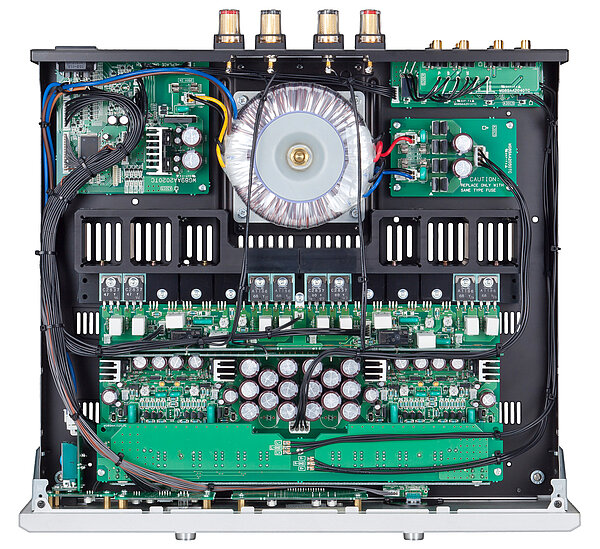

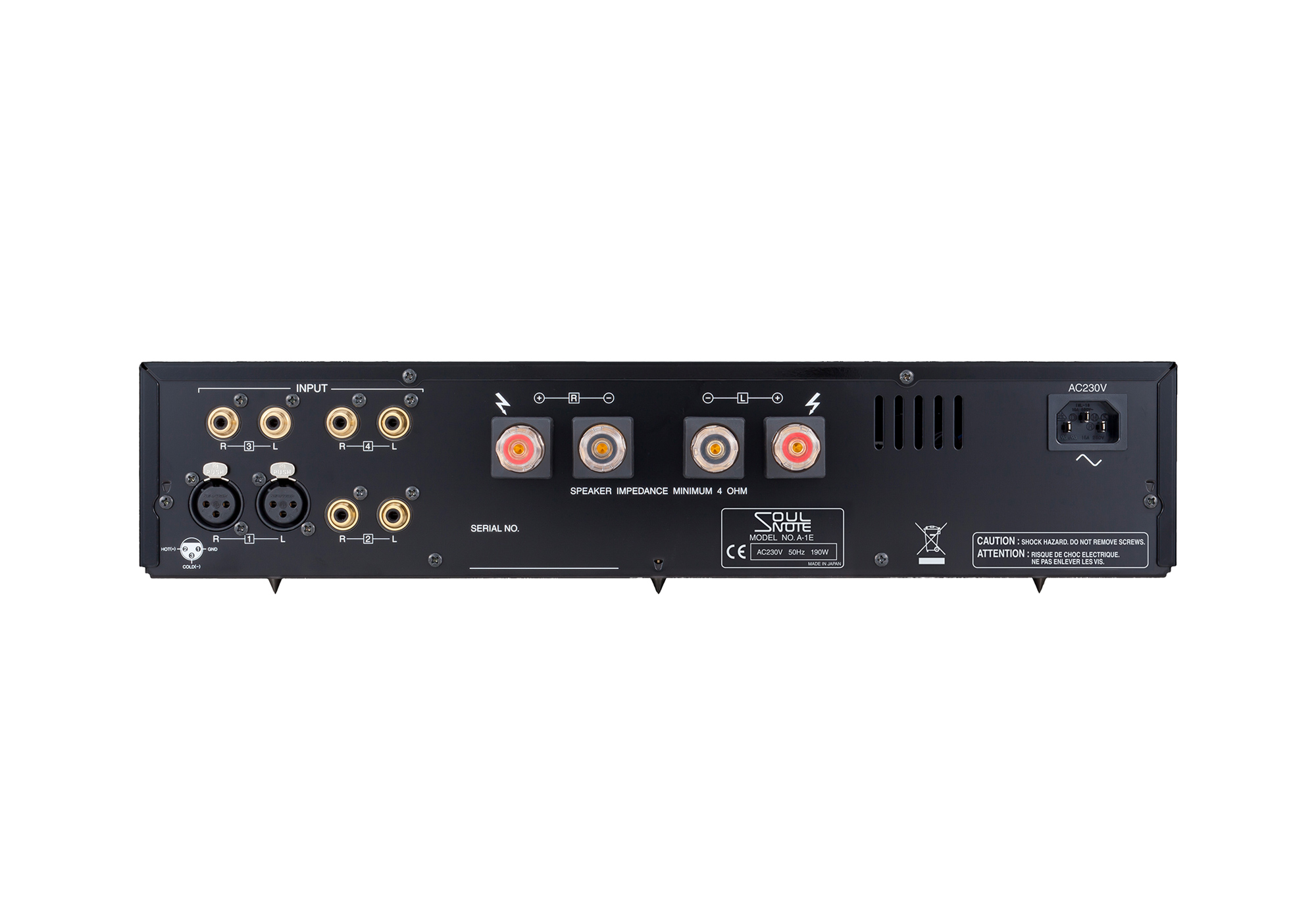

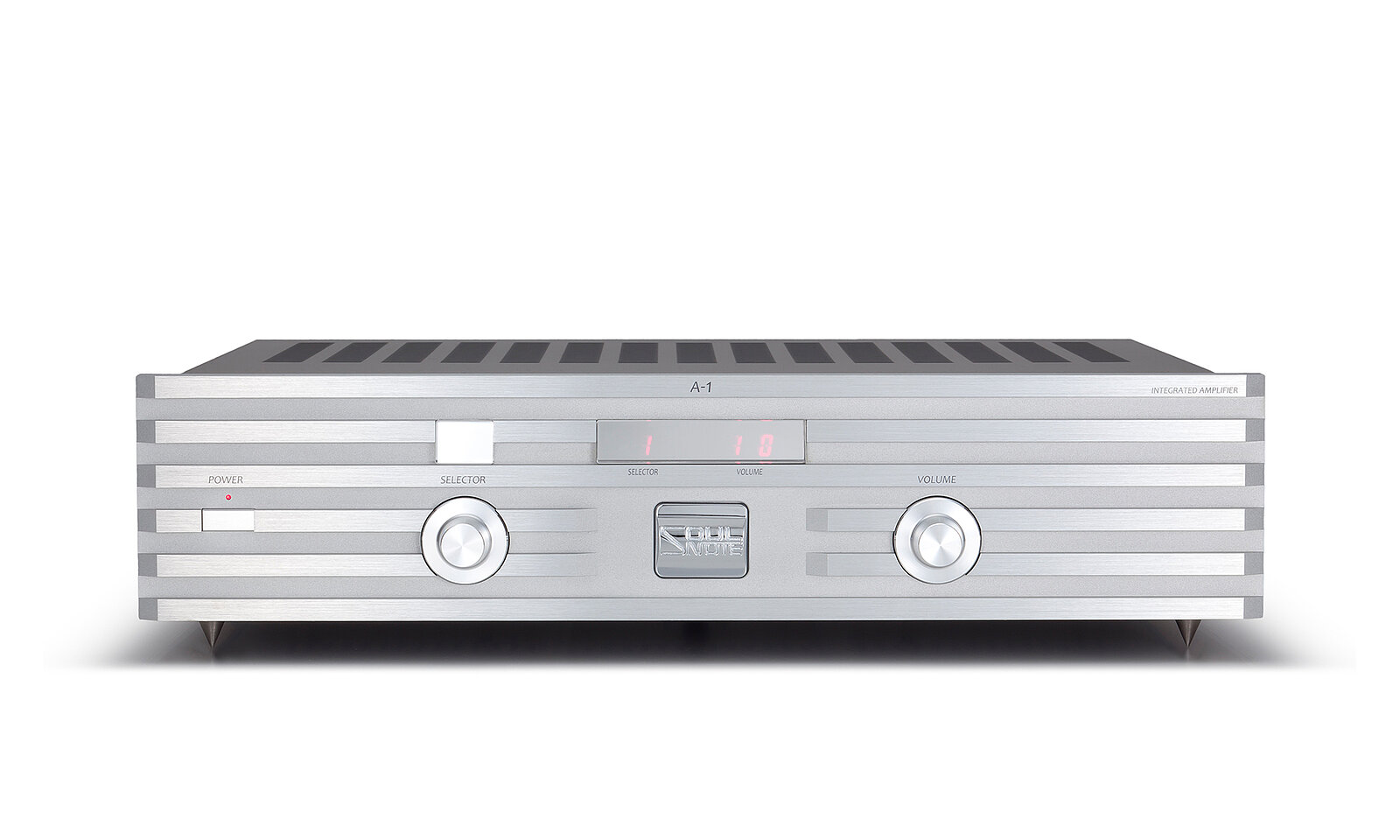

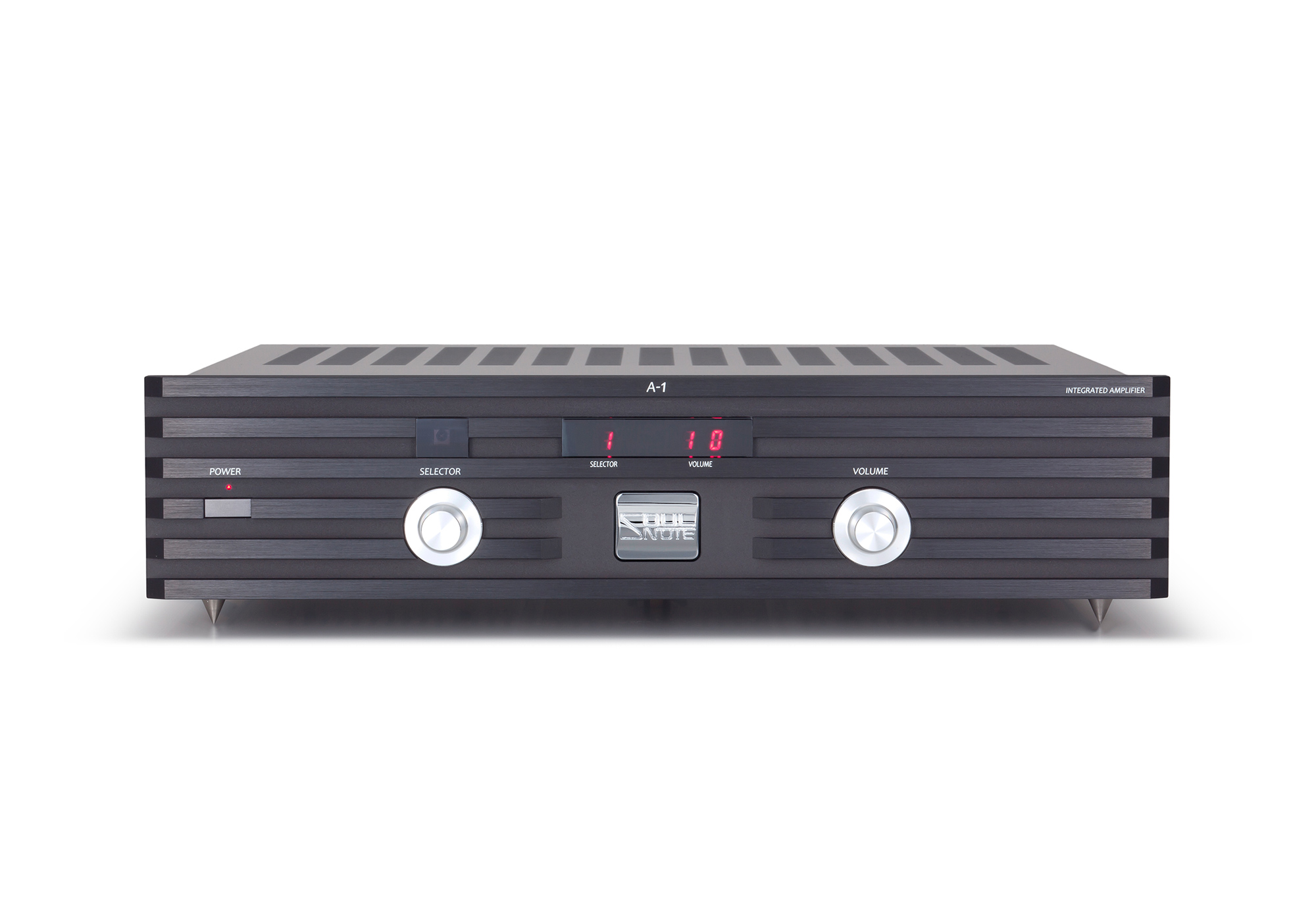

Soulnote A-1
VOLLVERSTÄRKER (10-Jahre-SOULNOTE-Jubiläumsmodell)
Perfekt ausgeglichene, diskrete Non-NFB-Schaltungen
Um das Beste aus den einzigartigen Eigenschaften der ursprünglichen, perfekt ausbalancierten, diskreten Non-NFB-Schaltkreise von SOULNOTE herauszuholen, haben wir jedes noch so kleine Detail unserer Verstärker auf mögliche Verbesserungen hin überprüft. Auf diese Weise konnten wir noch mehr Lebendigkeit und Geschwindigkeit erreichen und gleichzeitig ein breiteres Klangspektrum bieten.
Diskrete Hochgeschwindigkeits-Non-NFB-Stromversorgung
Neben einem neu entwickelten bifilar gewickelten Ringkerntransformator mit großer Kapazität und unabhängigen positiven und negativen Wicklungen haben wir die Impedanz durch die Parallelschaltung mehrerer Hochspannungs-Filterkondensatoren mit kleiner Kapazität und den Einbau einer Gleichrichterdiode mit schneller Rückspeisung gesenkt. Wir haben auch die kleinsten Details verfeinert, um die Stromversorgung zu verbessern, z. B. indem wir die Stromschleifen so kurz wie möglich gemacht haben, indem wir die Gleichrichterdiode in der Nähe des Leistungstransformators platziert haben. Dadurch werden S/N und Geschwindigkeit weiter erhöht.
Kontaktlose Verkabelung
Alle Arten von Steckverbindern im Signalsystem wurden eliminiert, um eine vollständig kontaktlose Konstruktion zu schaffen. Eine dreidimensionale Leiterplattenbaugruppe führt zu einer geringeren Impedanz in den Stromversorgungsleitungen und der Verdrahtung, die sich auf die Sternverdrahtung konzentriert. Dies verbessert das Signal-Rausch-Verhältnis und beseitigt alle Bedenken, dass sich die Kontakte mit der Zeit abnutzen.
Ausgangstransistorpaarung
Die Ausgangstransistoren zeichnen sich durch niedriges Cob, hohes Ft und extreme Genauigkeit aus. Wir haben diese Komponenten auf der Grundlage ihrer Eigenschaften ausgewählt und gepaart. Sie wirken zusammen, um die Abbildung zu erhöhen und die Dreidimensionalität zu vertiefen.

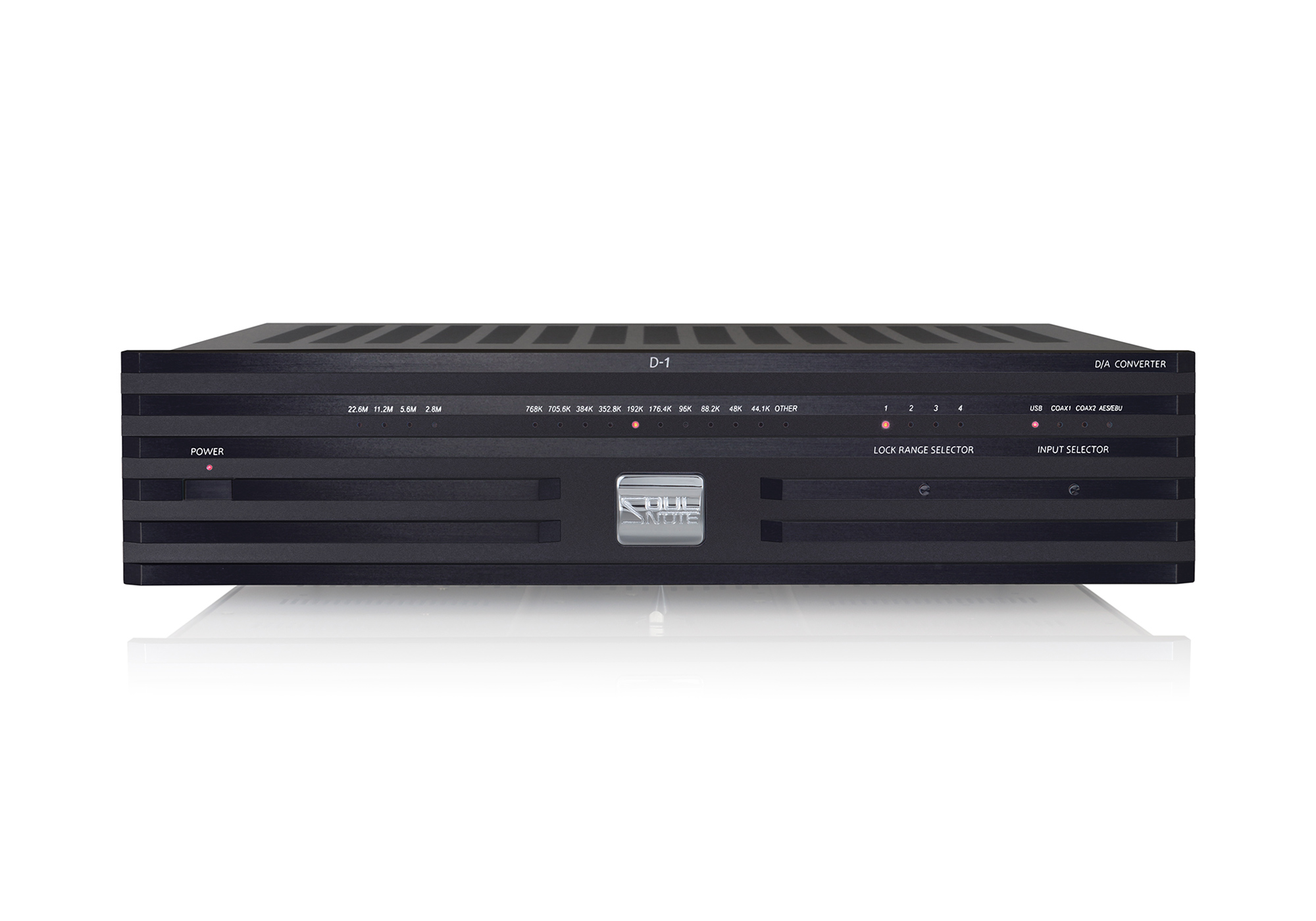

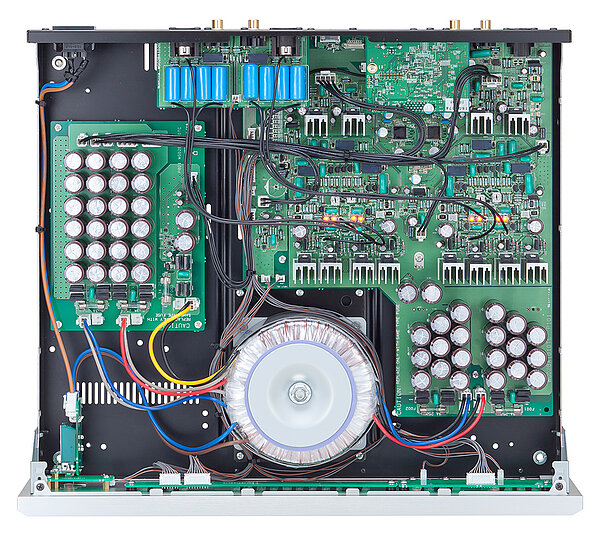

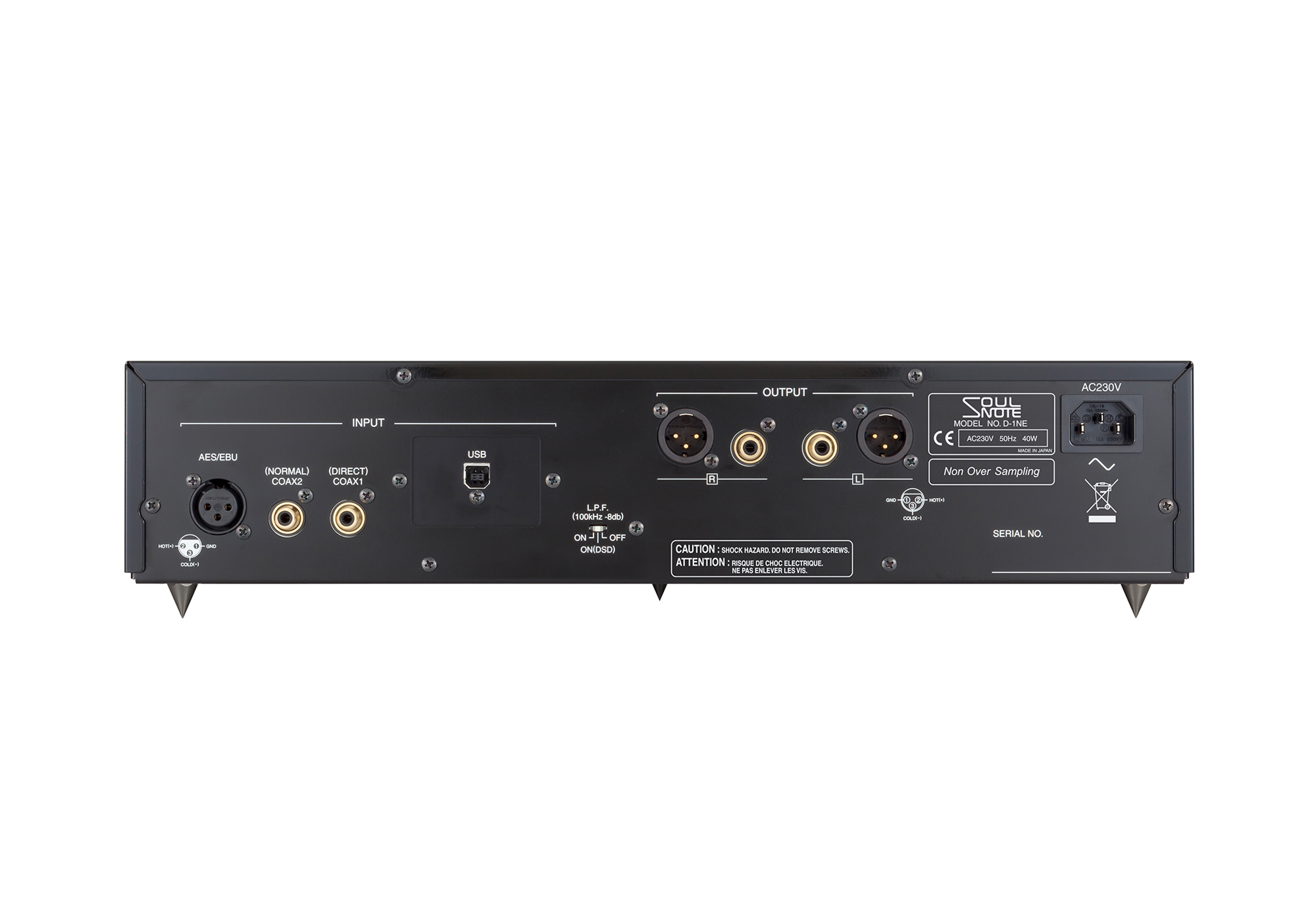

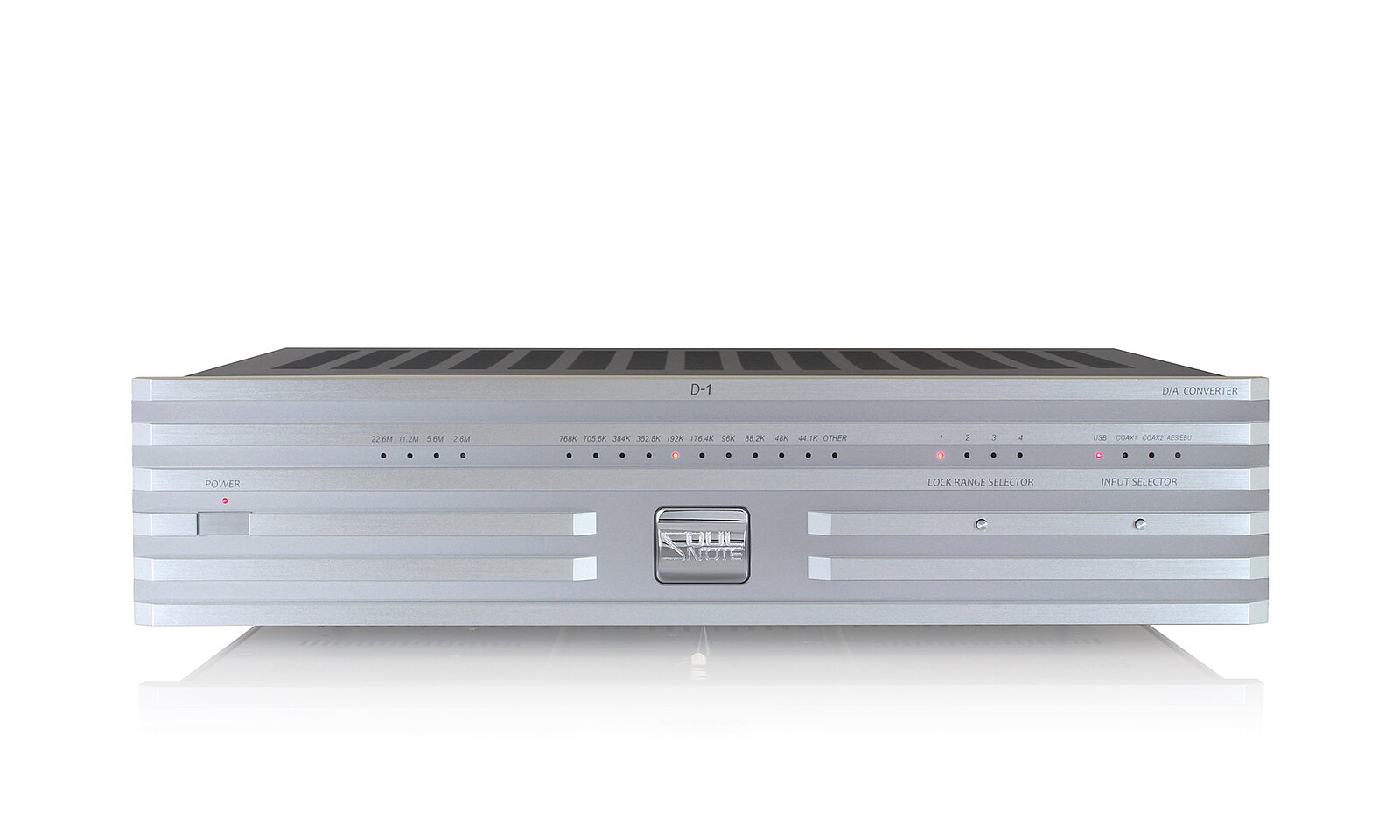

Soulnote D-1N
D/A Wandler
Kompatibilität
Kompatibel mit max. 32-bit/768 kHz PCM und max. 22,6 MHz DSD (DSD512) Tonquellen. Neben der Kompatibilität mit neuen hochauflösenden Klangquellen in einer Reihe von PCM- und DAD- Formaten über USB-Eingänge unterstützt der D-1N auch koaxiale Digitaleingänge (2 Systeme) und AES/EBU.
ES9038PRO
Der ES9038PRO, das Flaggschiff unter den 32-Bit-DACs, wurden separat im linken und rechten Kanal installiert und erreicht im monauralen Modus die weltweit höchsten Werte (DNR140 dB). SOULNOTEs originaler diskreter, nicht-negativ rückgekoppelter Verstärker, der bis in den MHz- Bereich reicht, erhält bis zu 120 mA von der leistungsstarken DAC-Stromversorgung und verstärkt diese Leistung für den Ausgang. Die Kombination aus dem ES9038PRO und dem diskreten Verstärker ohne Gegenkopplung sorgt für eine lebendige und energiegeladene Musikwiedergabe, die mit herkömmlichen OP-Verstärkerschaltungen nicht erreicht werden kann.
Kontaktlose Verkabelung
Alle Arten von Steckverbindern im Signalsystem wurden eliminiert, um eine vollständig kontaktlose Konstruktion zu schaffen. Eine dreidimensionale Leiterplattenbaugruppe führt zu einer geringeren Impedanz in den Stromversorgungsleitungen und der Verdrahtung, die sich auf die Sternverdrahtung konzentriert. Dies verbessert das Signal-Rausch-Verhältnis und beseitigt alle Bedenken, dass sich die Kontakte mit der Zeit abnutzen.
Ausgangstransistorpaarung
Die Ausgangstransistoren zeichnen sich durch niedriges Cob, hohes Ft und extreme Genauigkeit aus. Wir haben diese Komponenten auf der Grundlage ihrer Eigenschaften ausgewählt und gepaart. Sie wirken zusammen, um die Abbildung zu erhöhen und die Dreidimensionalität zu vertiefen.
